電機軸承絕緣值

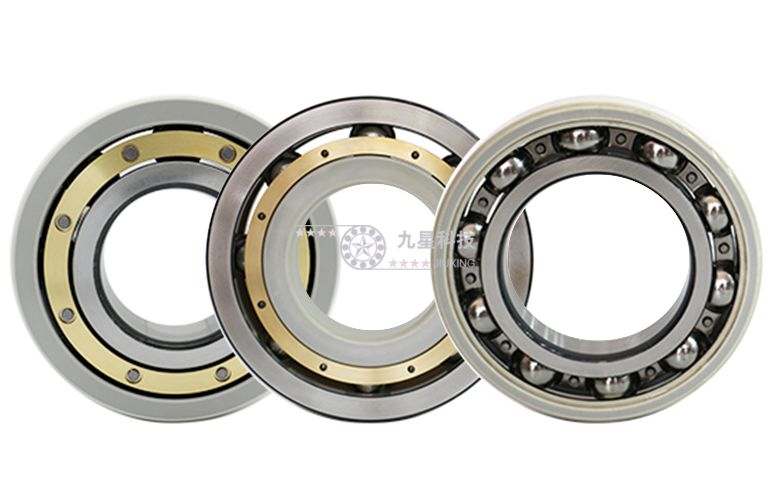

電絕緣軸承包括所有能阻止電流通過的滾動軸承。無論是內圈還是外圈帶陶瓷涂層的軸承都稱為絕緣軸承。陶瓷涂層能夠防止電流通過，具有絕緣能力。

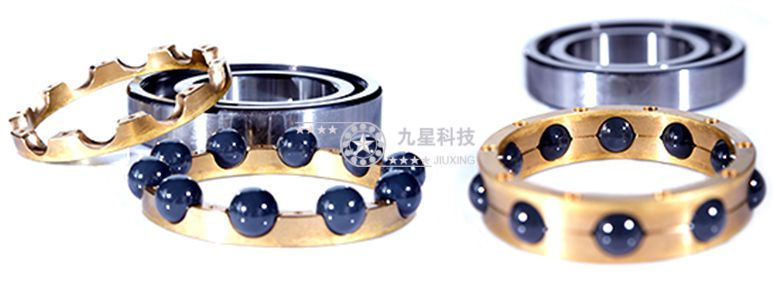

混合式軸承的滾動體由陶瓷材質制成，因此也具有絕緣能力。它是由滾動體絕緣來防止電流通過的。



九星小編為大家分享絕緣軸承在不同情況下的阻值。

直流阻值

在室溫下，根據軸承尺寸的不同，直流阻值可以達到1GO到10GO。當溫度升高時，它會呈指數下降。溫度每升高10K阻值大約下降40%-50%。即便工作溫度在+60℃或者+80℃時，仍然有幾兆歐的阻值，根據歐姆定律I=U/R當電壓達到1000V時，通過電流也不足1MA，也就是說對軸承沒有任何影響。

交流阻抗

絕緣層類似于一個電容C，可以積聚電荷，在交流電壓的作用下，在滾動體和滾道的接觸區域會產生交流電流。因為諧波時間取決于角頻率W，所以電流和電壓的有效值可以用公司I=U.W.C進行計算。與歐姆定律類似Z=1/(W.C)是軸承的容性阻抗，帶陶瓷氧化物涂層軸承的電容值一般為2NF到20NF，具體數值與軸承尺寸有關。當頻率50Hz時，容抗值在0.165兆歐到1.5兆歐之間，這明顯比直流阻值低。當頻率升高時，這個值還會進一步下降。但是在多數情況下，它都比非絕緣軸承的電阻值高很多，當電壓大于1V時，非絕緣軸承的阻值非常低（1毆或者更低）

在相同的電壓和頻率下，通過電流由整個電路的電容值 決定。對于相同尺寸的軸承來說，涂層厚度越厚，涂層面積越小。對應的電容值就越小，因此通過的電流密度也越低。
